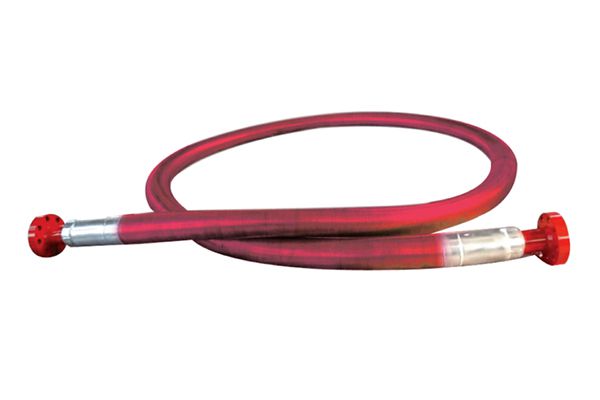

Шланги штуцерной линии и линии глушения скважины
Узлы гибких шлангов API Spec 16C для бурения на нефтяных месторождениях
Шланг штуцерной линии и линии глушения скважины обычно используются для соединения запорных коллекторов или дроссельных коллекторов с буровыми катушками и соединения резервуаров для бурового раствора с аккумуляторами на нефтяных вышках или буровых судах для подачи нефти, газа, бурового раствора и других сред высокого давления.
Особенности
- Армирующий слой бурового шланга выполнен из импортной высокопрочной стальной проволоки.
- Внутренний резиновый слой шланга изготовлен из импортной резины и специальной формулы нашей компании и может выдерживать высокоскоростные потоки грязи на масляной или водной основе, а также экстремальные погодные условия. Формула может быть скорректирована в зависимости от транспортируемой среды.
- Гибкая линия может работать в течение 30 минут при номинальном давлении и температуре 704 ℃.
- Фланцевые соединения на концах шлангов выполнены из антикоррозийных и термически обработанных материалов 45K/60K/75K. Соединения выполнены поворотного типа и выкованы по запатентованной нашей компанией технологии. При одинаковых диаметрах отверстий муфты могут быть подсоединены к трубе, не приводя к дросселированию и вихревым потокам и потере резания.
- Буровой шланг покрыт оболочкой из нержавеющей стали, антикоррозионной и антистатической.
Электросвязь: буровые растворы и жидкости на нефтяной и водной основе, содержащие H2S
Цвета трубок: черный, оранжевый и мандариновый
Стандарт: API Spec 16C
Эксплуатационная температура: -29℃～+121℃
Технические параметры
|
Номинальный диаметр , мм (дюйм) | Испытательное давление (пси) MПa | Минимальное давление разрыва (пси) MПa | Внутренний диаметр d1мм | Диаметр отверстия D2 мм | Диаметр смещения обсадной колонны мм | Соединение | |||||||
| 34.5MПa/ 50OOПси | 69MПa/ 10000Пси | 103.5MПa/ 15000Пси | 138MПa/ 2000OПси | 34.5MПa/ 5000Пси | 69MПa/ 1000OПси | 103.5MПa/ 1500OПси | 138MПa/ 2000OПси | oD2 мин | oD2 | ||||
| 51(2) | 51.7 ( 7500) | 103.5 (15000) | 155 (22500) | 207 ( 30000) | 77.6 (11250) | 155 (22500) | 233 (33750) | 310 (45000) | 51±0.2 | 49 | d1 | 49-0.1 | Фланцевое |
| 63(2 1/2) | 51.7 (7500) | 103.5 ( 15000) | 155 (22500) | 207 ( 30000) | 77.6 (11250) | 155 (22500) | 233 (33750) | 310 (45000) | 63±02 | 61 | d1 | 61-0.1 | Фланцевое |
| 76(3) | 51.7 (7500) | 103.5 ( 15000) | 155 (22500) | 207 ( 30000) | 77.6 (11250) | 155 (22500) | 233 (33750) | 310 (45000) | 76±0.2 | 74 | d1 | 74-0.1 | Фланцевое |
| 102 (4) | 51.7 (7500) | 103.5 (15000 ) | 155 (22500) | 207 ( 30000) | 77.6 (11250) | 155 (22500) | 233 (33750) | 310 (45000) | 102±0.2 | 100 | d1 | 100-0.1 | Фланцевое |
| 127 (5) | 51.7. (7500) | 103.5. ( 15000 ) | 155 (22500) | 207. (30000) | 77.6 ( 11250) | 155 (22500) | 233 (33750) | 310 (45000) | 127±0.3 | 125 | d1 | 125-0.1 | Фланцевое |
