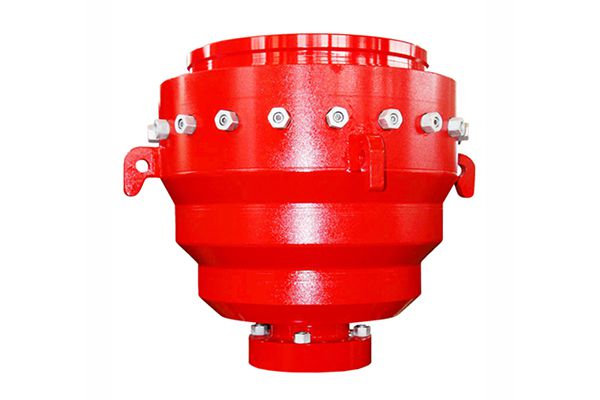

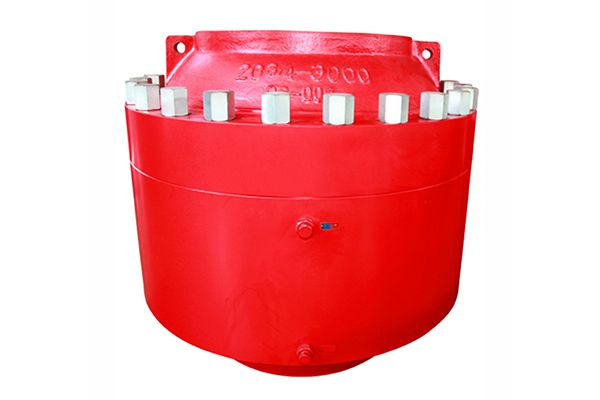

Кольцевой BOP (со сферической резиной)
Кольцевой превентор выброса со сферической резиной
Кольцевой BOP со сферической резиной - это тип превентора выброса для бурения нефтяных и газовых скважин, а также горнодобывающей и других отраслей промышленности. BOP работает главным образом для того, чтобы предотвратить всплытие любой жидкости при опасном взрыве и создать безопасную рабочую среду. Мы будем рады предоставить вам консультацию в любое время, если вам нужно узнать больше о наших средствах предотвращения выброса.
Особенности
- Кольцевой BOP может отклонять распыление нефти и газа и ограничивать площадь распыления, чтобы свести к минимуму риски потенциальных аварий при эксплуатации.
- Сферическая резина кольцевых превенторов выброса отличается высокой прочностью и гибкостью и, следовательно, износостойкостью и антикоррозийностью, обеспечивая длительную надежную работу в сложных условиях.
- Доступны различные размеры кольцевых BOP, которые могут быть выбраны для различных применений.
- Предохранитель от выброса может быть установлен непосредственно на существующие трубопроводные системы.
Технические параметры
| Модель | FH18-21 | FH18-35 | FH23-21 | FH23-35 | FH28-14 | FH28-21 | FH28-35 | FH35-21 | FH35-35 | FH48-35 | FH53-21 | FH54-35 |
| Номер | RS11827 | RS11168 | RS11143 | F9303 | RS11878 | RS11150 | RS11135 | RS11186 | F35 | RS11845 | RS111100 | RS11801 |
| Размер отверстия | 179.4мм 7 1/16" | 179.4мм 7 1/16" | 228.6мм 9" | 228.6мм 9" | 279.4мм 11" | 279.4мм 11" | 279.4мм 11" | 346.1мм 13 5/8" | 346.1мм 13 5/8" | 476.3мм 18 3/8" | 527мм 20 3/4" | 539.7 мм 21 1/4" |
| Номинальное рабочее давление | 21MПa 3000 пси | 35MПa 5000пси | 21 MПa 3000 пси | 35MПa 5000пси | 14MПa 2.000 пси | 21MПa 3000 пси | 35MПa 5000 пси | 21MПa 3000 пси | 35MПa 5000 пси | 35MПa 5000 пси | 21MПa 3000 пси | 35MPПa 5000пси |
| Макс. гидравлическое давление | 14MПa | 14MПa | 14MПa | 14MПa | 14MПa | 14MПa | 14MПa | 14MПa | 14MПa | 14MПa | 14 MПa | 14MПa |
| 2000 пси | 2000 пси | 2000пси | 20C0пси | 2000 пси | 2000 пси | 2000пси | 2000 пси | 2000 пси | 2000пси | 2000 пси | 2000пси | |
| Рекомендуемое рабочее давление гидравлического регулирования для закрытой колонны труб | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤105MПa ≤1500 пси | ≤10.5MПa ≤15C0 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси | ≤10.5MПa ≤1500 пси |
| Расход масла при открытии | 15Л 3.92 галлон | 15Л 3.92 галлон | 22.8Л 6.02 галлон | 33Л 8.72 галлон | 33Л 8.72 галлон | 33Л 8.72 галлон | 56Л 14.79галлон | 72Л 19.02 галлон | 72Л 19.02 галлон | 172Л 45.44 галлон | 110Л 23.06 галлон | 171Л 5.17 галлон |
| Расход масла при закрытии | 21Л 5.55 галлон | 21 Л 5.55 галлон | 34Л 8.98 галлон | 42Л 11.10 галлон | 46Л 12.15 галлон | 46Л 12.15 галлон | 72Л 19.02 галлон | 98Л 25.89 галлон | 98Л 259 галлон | 220Л 58.12 галлон | 173Л 45.70 галлон | 227Л 59.97 галлон |
| Габаритные размеры (наружный диаметр) | 745мм 29 33" | 745мм 29 33" | 908мм 35.75" | 1016 мм 40.00" | 1013 мм 39.88" | 1013 мм 39.88" | 1146 мм 45.12" | 1271 мм 50.04" | 1271 мм 50.04" | 1780мм 70.08" | 1375мм 54.13" | 1938 мм 76.30" |
| Габаритные размеры (высота) | 842мм | 842мм | 838 мм 32.99" | 924мм 36.38" | B55 мм 33.66" | 873 мм 34.37" | 1110мм 43.70" | 1170мм 46.30" | 1176мм 46.30" | 1710мм 67.32" | 1233 мм 50.91" | 1742мм 68.58" |
| 33.15" | 33.15" | |||||||||||
| Вес | 1433кг 3159 фунт | 1520 кг 3351 фунт | 2440 кг 5379 фунт | 3050 кг 6724 фунт | 3512кг 7743 фунт | 3400кг 7436 фунт | 4716кг 10397 фунт | 5700кг 12506 фунт | 6415кг 14143 фунт | 16320кг 35979 фунт | 6994кг 1549фунт | 20220 кг 44577 фунт |
